UIStackView View 겹치기

1. Problem

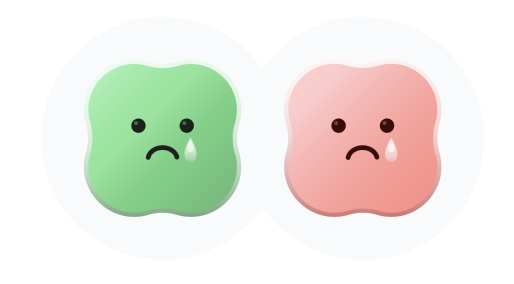

아래 2가지의 디자인을 보면 아이콘들이 겹쳐져 있는 것을 볼 수 있다.



하지만 평소 UIStackView를 사용할 때는 아래 디자인들과 같이 View끼리의 겹침 현상이 발생하지 않고, 일정 간격으로 벌어져 있는 상황만 구현해보았기 때문에 고민과 구상이 조금 필요했다.

---

2. Search and Think



위의 디자인을 보고 어떻게 구현해볼까 고민하다가 아이콘 크기, view 간 spacing 등이 똑같고 안에 이모지의 종류만 달라지는 것이기 때문에 UIStackView를 사용해야겠다고 판단을 하게 되었다.



    * UIView안에서 addSubview의 순서 조정을 통해 View의 레이아웃을 잡는 방식도 가능하겠지만.. 간격이 동일하므로 UIStackView를 쓰는 게 더 적합할 것이라 생각한다.



먼저 겹쳐지는 현상에 대해서는 UIStackView에서 View들 간의 spacing을 조정할 때 사용하던 프로퍼티인 spacing에 음수값을 넣으면 되지 않을까 생각했다.



let reactionStackView = UIStackView().then{
    $0.spacing = -6
    $0.axis = .horizontal
}

reactionStackView.addArrangedSubview(myReactionBtn)
reactionStackView.addArrangedSubview(anotherReactionBtn)
reactionStackView.addArrangedSubview(theOtherReactionBtn)



위의 코드를 실행해본 결과, View끼리 겹침은 성공했지만, 아래 사진처럼 내가 의도한 것과는 반대로 왼쪽부터 View가 쌓인 것을 확인할 수 있었다.



이유는 Stack 구조를 알고 있다면 쉽게 이해될 것이다.

UIStackView는 View를 Stack 구조에 하나씩 쌓는 것이므로, 가장 늦게 넣는 View가 맨 위에 쌓이게 되기 때문이다.



일반적인 방법인 addArrangedSubview로 해결이 안 된다면,



1. View를 넣는 순서를 변경
2. 넣는 방향을 변경

위의 2가지 방안을 먼저 구상하고 UIStackView 문서를 찾아보니, insertArrangedSubview라는 메서드를 발견하게 되었다.



# insertArrangedSubview

: 지정한 index에 parameter로 넘긴 View를 추가해주는 메서드로, stack 구조이므로 index 값은 stack의 사이즈를 넘기면 안 된다.

open class UIStackView : UIView {

		/*
     Adds the view as a subview of the container if it isn't already.
        Updates the stack index (but not the subview index) of the
     arranged subview if it's already in the arrangedSubviews list.
     */

    open func insertArrangedSubview(_ view: UIView, at stackIndex: Int)

}

---

3. Solution and Apply



reactionStackView.insertArrangedSubview(theOtherReactionBtn, at: 0)
reactionStackView.insertArrangedSubview(anotherReactionBtn, at: 0)
reactionStackView.insertArrangedSubview(myReactionBtn, at: 0)



위의 코드와 같이 addArrangedSubview가 아니라 insertArrangedSubview를 활용해 가장 오른쪽의 view부터 0번째 인덱스에 하나씩 추가를 해줄 경우 아래 사진과 같은 결과물을 얻을 수 있다.

 * 첫 번째로 넣는, 가장 오른쪽 View를 넣을 때는 insertArrangedSubview가 아닌 addArrangedSubview로 넣어도 되지만.. 나는 그냥 통일성을 위해 insertArrangedSubview를 사용했다

reactionStackView.addArrangedSubview(theOtherReactionBtn)
reactionStackView.insertArrangedSubview(anotherReactionBtn, at: 0)
reactionStackView.insertArrangedSubview(myReactionBtn, at: 0)

---

4. Result



UIStackView에서 View 겹침을 위해서는



1. spacing 값 음수 적용
2. 만약 왼쪽이 top에 위치하길 원하는 경우, insertArrangedSubview 활용

디자인 적용 결과물은 UI 구현이 모두 완료되면 수정해놓도록 하겠다..^^ (아직 UI 기본 틀 작업 중이므로..)
